Los levantamientos Eléctricos

Un Levantamiento Eléctrico es aquella visita de campo donde se revisa y se recolectan datos de una instalación eléctrica para determinar su estado actual con el fin de poder elaborar reportes, el diagrama unifilar, los cuadros de carga, actualizar los planos de la instalación, etc...



Así mismo se puede aprovechar la visita para tomar mediciones de calidad de energía, los niveles de iluminación, parámetros eléctricos, revisar posibilidades de expansión, etc...

Regularmente se lleva a cabo con el fin de tomar  medidas correctivas y preventivas, normalizar las instalaciones, programar mantenimientos entre otras actividades.



En un Levantamiento es muy importante:

  • Describir los elementos que componen la sección de transformación y acometida principal de la instalación.
  • Determinar la existencia y las características de los elementos de la instalación eléctrica, tales como fusibles, disyuntores, entre otros.
  • Determinar las características de capacidad y tipo de los conductores eléctricos utilizados.

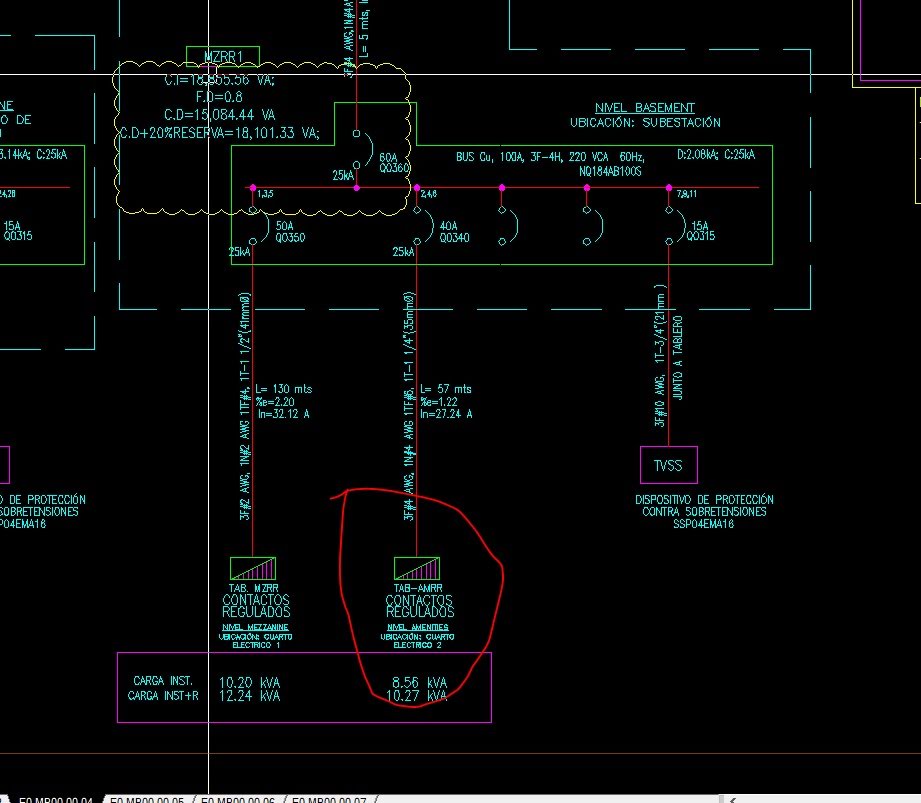

  • Determinar las trayectorias aproximadas de los conductores eléctricos. Determinar los tipos de canalización utilizados. Conlleva: Elaboración del diagrama unifilar de la instalación.
  • Descripción de la ubicación y tipo de los medidores de energía eléctrica.
  • Descripción de los paneles, tableros, centros de cargas y elementos de protección de la instalación.
  • Diagrama de trayectorias de los conductores y canalizaciones ubicado en el plano arquitectónico de la instalación, hasta el nivel de las salidas de potencia en las áreas de producción y hasta el tablero de distribución de más bajo nivel en las áreas de oficina.
  • Descripción del sistema de tierras de la instalación. Elaboración del levantamiento arquitectónico de la planta.
  • Descripción de las maniobras de motores, clase, tipo, cantidad, potencia, voltaje, tipo de arranque, dispositivos de arranque, etc...
  • La descripción de la subestación.

Todo lo anterior puede ser apoyado con fotografías y/o videos de la instalación eléctrica.

Durante los trabajos de Levantamiento se debe tener muy en cuenta la NOM-029-STPS y la NFPA70E para evitar que el personal que se encuentra revisando la instalación, se accidente.


Los levantamientos se dividen en 2 fases:

Fase 1 de toma de datos en sus instalaciones.



y Fase 2 donde esos datos se pasan a formato digital (dibujo de planos, cuadros de cargas, diagramas unfilares, etc) para poder realizar los reportes fotográficos y entregas correspondientes.



Los Levantamientos son muy útiles cuando
  • no se conoce completamente la instalación.
  • ha crecido o ampliado su carga instalada o cuando requiere hacerlo
  • necesita planos, diagrama unifilar, cuadros de cargas, memorias de cálculo,
  • cuando requiere la firma o servicios de una UVIE,
  • cuando sólo su personal de mantenimiento conoce su instalación,
  • cuando su maquinaria y/o equipo se descompone "misteriosamente",
  • para las remodelaciones,
  • para implementar procedimientos de seguridad (Arco Eléctrico),
  • etc...
  • Para cumplir con la NOM-001-SEDE-2012, con la NOM-029-STPS, y con el Código de Red se requiere contar con estudios específicos como Cálculo de Corto Circuito y Coordinación de Protecciones Eléctricas, estudios que requieren la actualización en profundidad del Diagrama Unfilar de la planta.


En Proyectos Industriales HG podemos ofrecerles el servicio de LEVANTAMIENTO de sus instalaciones eléctricas con Total confidencialidad y seguridad.

Nuestro personal se presenta totalmente identificado, uniformado, con su equipo de seguridad acorde a la instalación que revisarán y con su herramienta y equipo que ocuparán para el servicio (desarmadores, lámparas, multímetros, llaves, pinzas, etc.)

Y, dependiendo del alcance, podemos entregarle: Planos de distribución (alumbrado y contactos), Diagrama Unifilar, Planos del sistema de Puesta a tierra, Cuadros de Cargas, Reportes de iluminación, Reportes de protecciones eléctricas, Reportes normativos de la instalación (que no cumple la NOM-001-SEDE-2012), etc, etc.




Permítanos ayudarle a que su instalación siga funcionando sin contratiempos.
